近日，研辰科技正式发布了目前业界性价比最高、功能最丰富实用的射频微波器件S参数测试系统方案：UMNA (Universal Multi-port Network Analysis system) 通用多端口网络分析系统。



研辰科技自2010年开始研发射频开关矩阵和多端口矢量网络测试方案，并于2011年正式发布了MPS (Multi Port Switch matrix) 多端口射频开关矩阵，2012年发布了Dolphin射频全多端口校准算法，2014年发布了VMNA (Virtual Multi-port Network Analysis system) 虚拟多端口网络分析系统。



作为研辰科技多端口S参数测试集大成之作，本次发布的UMNA系统，除集成了以上产品的所有功能外，更进一步采用了全新的高性能固态射频开关模块，升级了校准算法，丰富了测试应用，全面提升了产品功能和性能，使多端口矢量网络测试方案真正达到了“通用”的要求，即：



基于一台两端口矢量网络分析仪，就能对各种无线射频微波器件进行高速、高精度、多工位并行的S参数测试，并支持高精度全多端口S参数（SnP）测试。



因此，该系统产品被命名为：UMNA (Universal Multi-port Network Analysis system) 通用多端口网络分析系统，并正式对外发布。





自1982年世界上第一台集成化全自动矢量网络分析仪 HP 8510 面世以来，矢量网络分析仪（VNA / Vector Network Analyzer）已成为无线射频微波器件和组件S参数测试的必备工具。



但是，通用矢量网络分析仪（VNA）的操作应用方式自诞生起就一直没有发生太大变化，直到近几年来，“多端口矢量网络分析”技术逐渐得到推广应用，才开始改变这种几十年不变的状况，使S参数测试效率和测试功能获得了大幅度提升，并大幅度降低了测试成本。

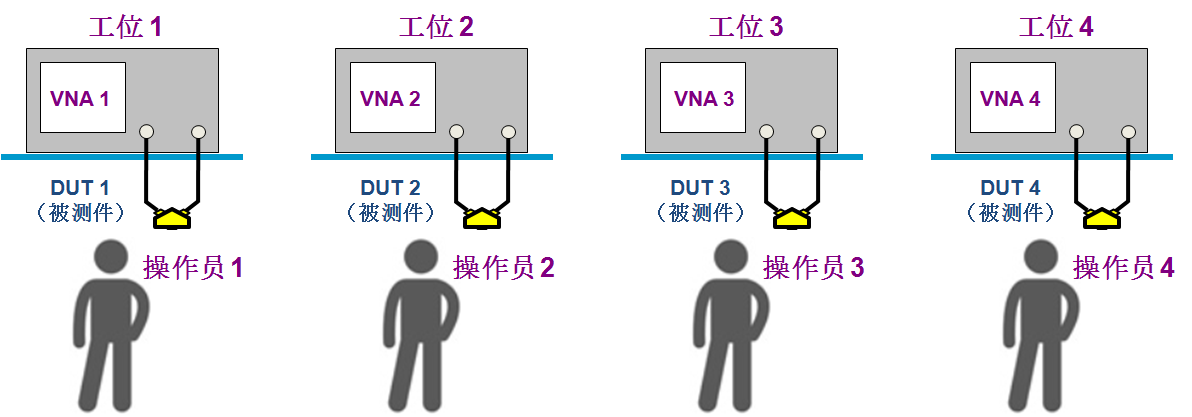

例如，大家都知道，VNA在生产线上是这样使用的：





但您可能还不清楚，一台两端口VNA，配合一台多端口射频开关矩阵，就能实现多工位并行测试：

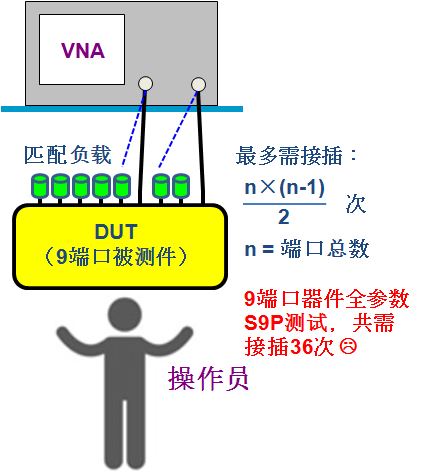

另外，大家还知道，多端口器件的全多端口 SnP 参数测试，需要通过多次接插来更换测试连接：

（当然，配备8/10/12端口的“多端口网络仪”也可以直接完成所有测试，但极其昂贵。）





但您可能还不了解，两端口网络仪配合多端口射频开关矩阵，只需要一次接插，就可以全自动完成所有全多端口SnP参数测试，真正实现“即插即用”、“飞一般”的多端口器件测试：





以上“多端口”的方案看起来好像不错，既节省设备，又减少人工，但是，它的效率、精度、稳定性、可靠性到底如何呢？



看看行业领先的客户，就知道答案了：



◆ 世界最著名的智能手机、最著名的游戏主机、以及中国最著名的智能手机，还有德国某著名汽车品牌，它们的天线部件都是用“多端口”系统方案来进行批量生产测试的：







◆ 中国最著名的4G基站天线厂商，也是用“多端口”系统方案来测试9端口智能天线的：







◆ 而基站及数据中心内部的高速数据连接电缆，以及大家最近常说的 USB 3.1 Type-C 消费电子数据电缆，也可以用“多端口”系统方案，只需一次接插，就可完成所有参数（包括NEXT和FEXT）的全自动测试（需采用4端口VNA配合20GHz或40GHz开关矩阵的方案）：







◆ 还有很多其他类型的无源器件或射频部件，如射频电缆、功分器、合路器、耦合器、滤波器、高速差分电路、高频网络变压器，等，也都可以用“多端口”系统方案来大幅度提高测试效率：





◆ 除生产测试外，对于多端口器件的研发测试，通过采用“多端口”系统方案，也可以大幅度提高研发测试精度和效率，避免反复接插射频电缆接头所带来的人为操作误差或失误。



◆ 以上采用的，都是研辰科技的多端口测试系统方案。



所以，和大家通常的感觉刚好相反，实际上著名大型厂商的单位生产制造成本相对更低，产品质量却更好。这是因为，他们一直在持续改进和创新生产制造工艺和方案，而作为系统集成商的研辰科技，则专注于帮助客户实现自动化测试方案的改进和创新，降低测试成本，提高测试效率和精度，并提高质量管理水平。



研辰科技此次最新发布的UMNA系统的特点包括：

1、 频率范围：10MHz～8.5GHz，覆盖了从 NFC/RFID，到GPS、2G/3G/4G、2.4GHz WiFi/蓝牙，直到 5GHz WiFi 的所有主要的无线通信频段；（后续还将提升至18GHz）

2、 测试端口阻抗：50欧姆，并可为有线电视及卫星电视应用定制75欧姆；

3、 采用研辰科技自主研发的SPDT（单刀双掷）与SP4T（单刀四掷）全匹配高性能固态射频开关模块搭建多端口射频开关矩阵，将两端口网络分析仪拓展至8/12/16端口；

4、 应用研辰科技自主研发的Dolphin全多端口校准算法和端口延伸算法，以及快速校准方法；

5、 基于研辰科技自主研发的，且经过6年多时间不断调试、验证的系统软件平台，并大量增加和改进了测试应用和功能，使多工位并行测试和全多端口S参数（SnP）测试真正达到了“通用、实用、好用”的水平。



UMNA系统对绝大多数S参数测试应用都游刃有余，但有极个别应用（如，4G基站滤波器/多工器测试）对测试动态范围要求极高，而射频开关矩阵额外的插入损耗降低了动态范围，所以UMNA系统对该类被测件并不适用。



UMNA系统只需配备一台两端口矢量网络分析仪，可最大限度发挥和拓展仪表的测试能力，其超高性价比使其成为射频器件生产和研发的首选测试工具。



另外，基于UMNA系统软硬件平台，研辰科技还为客户提供量身定制的软硬件服务。我们完成过交付的软硬件定制项目包括：生产和测试工位自动化升级改造，生产和测试SPC数据采集挖掘分析，统计报表及电子看板，等等。



系统软件界面如下：



6工位并行测试（支持分屏独立显示与操作，互不干扰）：





16工位并行测试（支持分屏独立显示与操作，互不干扰）：





分工位分屏独立显示、独立校准、提取产品批次参考值：





9端口智能天线测试（主界面）：





9端口智能天线测试（设置界面）：





全4端口S参数（S4P）测试：（应用Dolphin全多端口校准算法）





全6端口S参数（S6P）测试：（应用Dolphin全多端口校准算法）





产线SPC（Statistical Process Control 统计过程控制）数据采集分析软件：（质量管控的利器！）





数据分析统计报表：（一目了然，管理层的最爱！）
