ETSI EN 300 328标准，是欧盟对工作于2.4GHz工科医频段的宽带无线传输设备的强制技术规范， 适用于所有出口到欧洲的蓝牙、WiFi等设备。
日前，欧洲电信标准化协会ETSI发布了EN 300 328标准的最新版本V2.1.1，新版标准将于2017年8月31日起实施，旧版本V1.9.1将于2018年8月31日失效。
作为业界领先的无线测试系统集成商，研辰科技第一时间解读了新版标准，并对AT890无线设备一致性测试系统进行了软硬件升级，在业内率先为ETSI EN 300 328 V2.1.1提供了一致性测试支持。
新版标准在测试上带来哪些变化呢？这是无线设备厂商和检测认证机构关心的问题。
下面，研辰科技就带大家一起分析新旧标准的差异，以及新版标准中需要注意的技术细节。
|
|
1.9.1
|
2.1.1
|
|
RF output power, Duty Cycle, Tx-sequence, Tx-gap, Medium Utilization
|
|
与1.9.1一致
|
|
Power Spectral Density
|
没有Option，只有一种测试方法
|
该版本提出了2个Option：
Option1:
For equipment with continuous and non-continuous transmissions
Option1 的测试方法和V1.9.1基本相同，扫描时间有所调整：
(1) For non-continuous transmissions:
2 × Channel Occupancy Time × number of sweep points
(2) For continuous transmissions: 10s
Option2:
For equipment with continuous transmission capability or for equipment operating (or with the capability to operate) with a constant duty cycle (e.g. Frame Based equipment)
Option2 采用了新的测试方法
|
|
Dwell Time
|
|
与1.9.1一致
|
|
Hopping Frequency Separation
|
Detector Mode: RMS
Sweep time: 1 s
|
测试方法与与V1.9.1一致，设置有所调整：
Detector Mode: Max Peak
Sweep time: Auto
|
|
Adaptivity
|
TL = -70 dBm/MHz + (20 dBm - Pout e.i.r.p.)/1 MHz
|
AWGN干扰信号功率的计算公式表达方式有所变化：
TL = -70 dBm/MHz + 10 × log10 (100 mW / Pout)
旧版标准中的Blocking测试项在新版本中成为Adaptivity测试的一部分
|
|
Occupied Channel Bandwidth
|
Frequency Span for frequency hopping equipment: Lowest frequency separation that is used within the hopping sequence
Frequency Span for other types of equipment: 2 × Nominal Channel Bandwidth (e.g. 40 MHz for a 20 MHz channel)
|
测试方法与与1.9.1一致，设置有所调整：
Frequency Span: 2 × Nominal Channel Bandwidth
|
|
Transmitter unwanted emissions in the out-of-band domain
|
|
与1.9.1一致
|
|
Transmitter unwanted emissions in the spurious domain
|
|
与1.9.1一致
|
|
Receiver spurious emissions
|
|
与1.9.1一致
|
|
Receiver Blocking
|
|
新增的测试项
|
我们将以上新旧版本的差异总结如下：
1、部分测试项的极限值及计算公式发生了变化。
2、PSD：增加了1个Option，需要增加一种测试方法。
3、Receiver Blocking： 在新版标准中该项目是一个全新的测试项，并需要辅助软件读取DUT 的PER（误包率）值，原有的blocking测试方法被直接合并到Adaptivity测试里了。

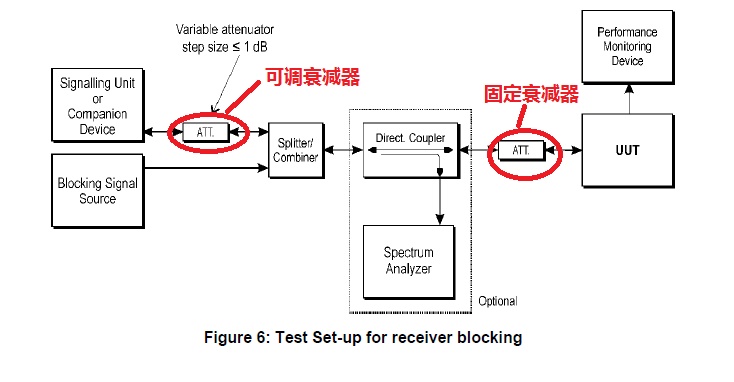

4、测试的外部环境发生了变化，信号自动切换箱需要进行硬件升级，结构如下：
.jpg)
另外，根据我们的实际测试经验，即使去掉天线，Companion Device和UUT通常还是会通过辐射的方式建立连接，这样，可调衰减器就起不到应有的作用了，因此，测试时应为UUT增加一个屏蔽箱。
如欲了解AT890系统的详细信息，请访问：
http://www.ascentest.com/cn/Product_info.php?ID=48-2045-1#Menu=ChildMenu1

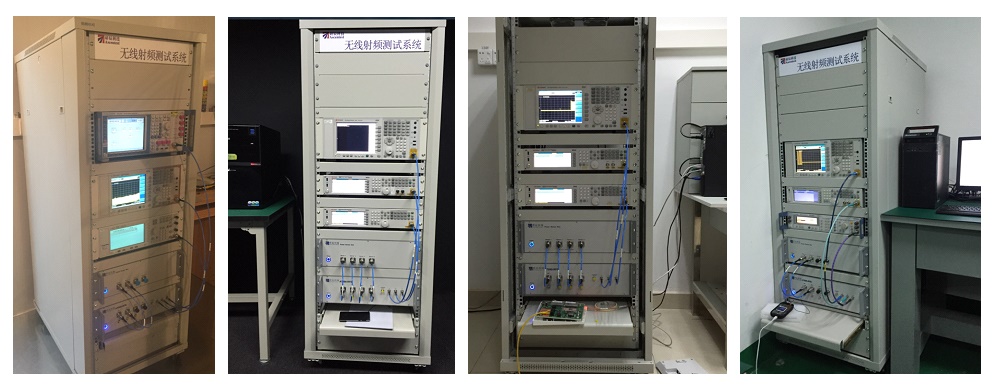

研辰科技一直致力于为广大专业客户提供完善、准确、稳定的测试系统，并一直持续密切关注着新规范和新技术的发展，欢迎各位业界同仁来电讨论和指导。
.jpg)
