UMNA通用多端口网络分析系统
出售方: Ascentest - 电话联系供货
查看技术资料
订购此产品
访问技术支持
相关产品
目前还没用相关产品!!!

主要特性与技术指标
系统概述

 UMNA (Universal Multi-port Network Analysis system) 通用多端口网络分析系统,是研辰科技继2011年发布MPS (Multi Port Switch matrix) 多端口射频开关矩阵;2012年发布Dolphin射频全多端口校准算法;2014年发布VMNA (Virtual Multi-port Network Analysis system) 虚拟多端口网络分析系统后,于2016年5月发布的多端口S参数测试集大成之作,是目前业界性价比最高、功能最丰富实用的射频微波器件S参数测试系统方案。


UMNA系统在MPS、Dolphin和VMNA系统的基础上,进一步采用了全新的高性能固态射频开关模块,升级了校准算法,丰富了测试应用,全面提升了产品功能和性能,使多端口矢量网络测试方案真正达到了“通用”的要求,即:

基于一台两端口矢量网络分析仪,就能对各种无线射频微波器件进行高速、高精度、多工位并行的S参数测试,并支持高精度全多端口S参数(SnP)测试。
功能特点

1、频率范围:10MHz~8.5GHz,覆盖了从 NFC/RFID,到GPS、2G/3G/4G、2.4GHz WiFi/蓝牙,直到 5GHz WiFi 的所有主要的无线通信频段;(后续还将提升至18GHz)

2、测试端口阻抗:50欧姆,并可为有线电视及卫星电视应用定制75欧姆;

3、采用研辰科技自主研发的SPDT(单刀双掷)与SP4T(单刀四掷)全匹配高性能固态射频开关模块搭建多端口射频开关矩阵,将两端口网络分析仪拓展至8/12/16端口;

4、应用研辰科技自主研发的Dolphin全多端口校准算法和端口延伸算法,以及快速校准方法;

5、基于研辰科技自主研发的,且经过6年多时间不断调试、验证的系统软件平台,并大量增加和改进了测试应用和功能,使多工位并行测试和全多端口S参数(SnP)测试真正达到了“通用、实用、好用”的水平。



UMNA系统对绝大多数S参数测试应用都游刃有余,但有极个别应用(如,4G基站滤波器/多工器测试)对测试动态范围要求极高,而射频开关矩阵额外的插入损耗降低了动态范围,所以UMNA系统对该类被测件并不适用。



UMNA系统只需配备一台两端口矢量网络分析仪,可最大限度发挥和拓展仪表的测试能力,其超高性价比使其成为射频器件生产和研发的首选测试工具。



另外,基于UMNA系统软硬件平台,研辰科技还为客户提供量身定制的软硬件服务。我们完成过交付的软硬件定制项目包括:生产和测试工位自动化升级改造,生产和测试SPC数据采集挖掘分析,统计报表及电子看板,等等。

UMNA系统支持的被测件包括:

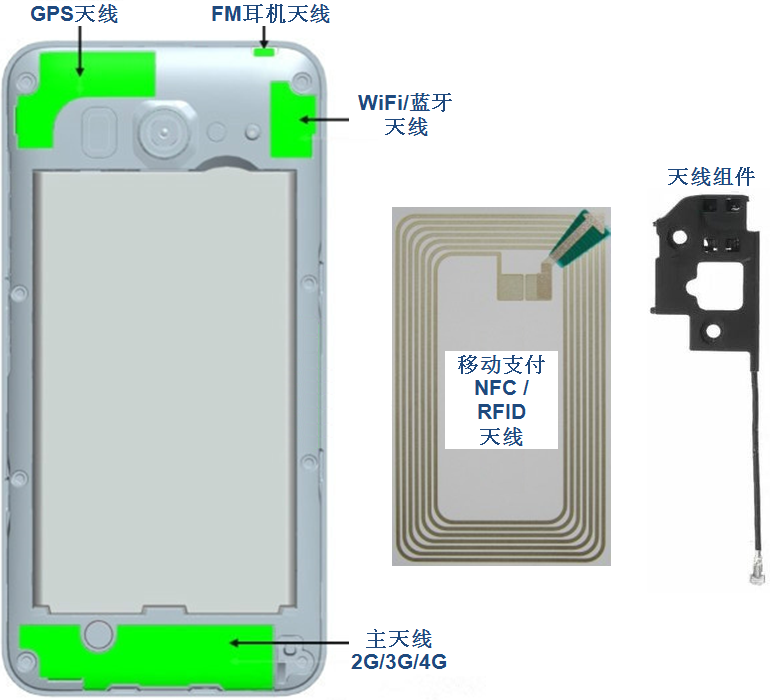

- 手机天线、NFC/RFID天线、天线组件:





- 9端口智能天线:





? QSFP+ 等类型的高速数据连接电缆,及 USB 3.1 Type-C 等类型的消费电子高速数据电缆(需采用4端口VNA配合20GHz或40GHz开关矩阵的方案):





- 其他类型的无源器件或射频部件,如射频电缆、功分器、合路器、耦合器、滤波器、高速差分电路、高频网络变压器,等等:









系统结构

UMNA系统架构如下图所示:

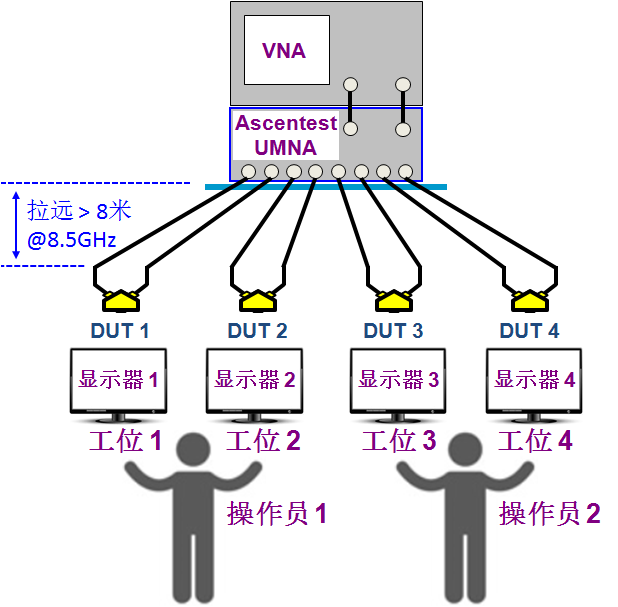

?多工位并行测试架构(支持分屏独立显示与操作,互不干扰):

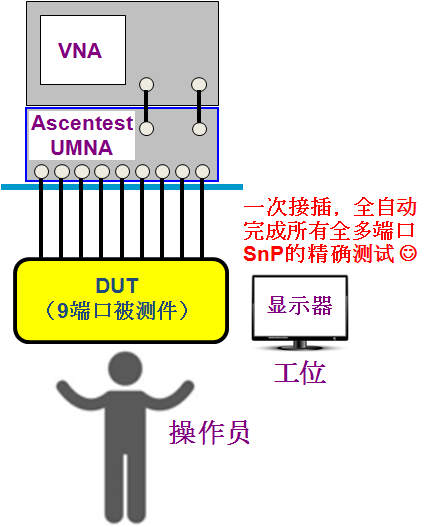

-全多端口S参数(SnP)测试架构:



系统照片:





软件结构
6工位并行测试(支持分屏独立显示与操作,互不干扰):



16工位并行测试(支持分屏独立显示与操作,互不干扰):


分工位分屏独立显示、独立校准、提取产品批次参考值:


9端口智能天线测试(主界面):


9端口智能天线测试(设置界面):


全4端口S参数(S4P)测试:(应用Dolphin全多端口校准算法)

全6端口S参数(S6P)测试:(应用Dolphin全多端口校准算法)


产线SPC(Statistical Process Control 统计过程控制)数据采集分析软件:


数据分析统计报表:

更多信息
系统设备清单:

多端口射频开关矩阵 Ascentest UMNA(内置高性能PC) 1台
矢量网络分析仪 Keysight ENA系列 1台
系统软件 1套
测试电缆/夹具/附件 1套

订购信息
UMNA通用多端口网络分析系统
订购信息(请 联系我们,沟通系统需求与配置)
UMNA通用多端口网络分析系统
